高級レーザー加工の現場では、半導体ウェーハの切断や精密溶接などにおいて、エンジニアはしばしば難しい課題に直面します。レーザー装置本体は光束品質を安定させるために、水温の変動を±0.1℃以内に抑える必要があります。一方で、光学カッティングヘッドは高い湿度環境下での結露によるレンズの破損を防ぐため、20～25℃（変動±0.5℃以内）という比較的高い水温を維持する必要があります。従来の対応策では、独立した冷凍機を2台設置する必要があり、スペースを占有するだけでなく、互いに干渉し合い、システム全体の安定性に影響を及ぼす可能性があります。
この業界の課題に対応するため、FerroTecの開発チームは10kW風冷式インバーター圧縮式高精度光ファイバー冷水機を革新的に開発しました。その主な特徴は、単一のインバーター圧縮機を用い、二重循環液回路設計により、レーザー光源と光学部品の異なる温度制御ニーズを同時に満たすことができる点にあります。

一、コア技術：1台で2つの制御、独立した循環
この冷水機は「ダブルウォーターバンク＋ダブルポンプ＋ダブルプレート熱交換器」の二重回路システム構造を採用しています。

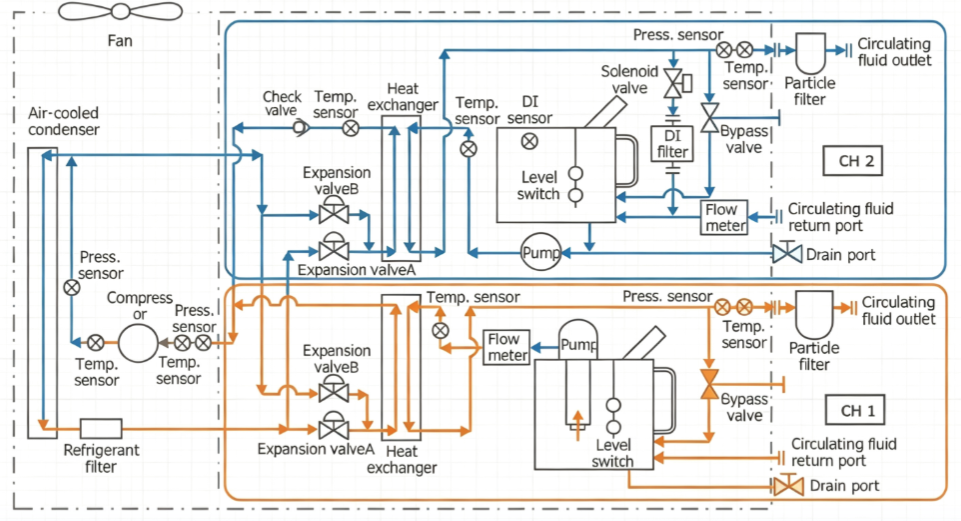

▲動作原理の概略図

CH1回路（レーザー側）：45L/minの高流量設計を採用し、レーザー本体に供給します。二重電子膨張弁（A冷凍＋B加熱）による精密な連動により、±0.1℃という極めて高い温度制御精度を実現しています。これにより、外部環境の変動があっても、レーザー内部の共振腔は常に最適な作動温度を維持でき、熱ドリフトによる出力不安定を効果的に防止します。

▲凝縮水の発生を防ぐ

CH2回路（光学素子側）：CH2回路は、光学レーザーヘッドなどの精密負荷に特化しており、温度制御精度は±0.5℃に達します。動作範囲は10～40℃をカバーし、優れた環境適応性を備えています。実際の使用では、熱レンズ効果を抑制し、ビーム品質と出力電力を長期的に安定させるために、水温を20～25℃の「ゴールドゾーン」に設定することを推奨します。システムは独立したポンプとプレート式熱交換構造により、水温を環境温度よりわずかに低い範囲で正確に維持できます。物理的レベルで冷熱交換界面の露点を遮断し、凝縮水の発生を完全に防止することで、フォールドレンズおよびカットヘッド線を確実に保護します。

二、全インバータ動力：パナソニックコンプレッサー搭載
全機動力システムはすべてインバーター技術を採用しています：
☑️ フレックパーソン圧縮機：パナソニックの高性能ローター圧縮機を採用し、60Hzの運転条件下で11.6kWの冷凍能力を実現し、10kWまでの設計目標をカバーしています。圧縮機は2つの熱負荷の合計に基づき、インテリジェントに回転数を調整することで、頻繁な起動・停止による水温の変動を防ぎます。
☑️ ダブルインバータポンプ：CH1およびCH2回路には独立したインバータポンプが装備されており、それぞれ45L/minおよび10L/minの定格流量を提供します。システムは配管の抵抗変化に応じて自動的にポンプの速度を調整し、流量と圧力が一定に保たれ、負荷の変動に影響されません。
☑️ 智能PID温度制御アルゴリズム：PLC制御プラットフォームを基盤とし、温度・圧力の多次元センサーを統合。PID閉ループ制御によりCH1チャンネルの±0.1℃という極めて高い温度制御精度を実現。システムは熱回収技術を採用し、コンプレッサーの排気熱を約1kWの利用可能な熱エネルギーに変換。従来の電熱管による補助加熱を完全に代替します。産業用レベルの温度制御安定性を確保しつつ、無駄なエネルギー消費を効果的に低減し、優れたCOP性能を発揮します。

三、細部にこだわり：厳しい環境を想定して設計
半導体および高級製造分野向けの冷水機設備として、細部にもこだわりが求められます。
媒体互換性：脱イオン水および15％エチレングリコール水溶液をサポートし、さまざまなプロセスにおける凍結防止および絶縁のニーズを満たします。
産業用保護：5～40℃の環境温度で安定して動作可能。標準装備のRS-232/RS-485通信インターフェースにより、工場の自動化システムへの接続が容易です。
安全で信頼性が高い：複数のセンサー（温度、圧力、水位）を統合し、過電流保護および漏電遮断器と連携することで、7×24時間の連続的かつ安定した運転を実現します。

要するに、このデュアルチャンネル冷水機の登場は、レーザー装置の熱管理における業界の課題を的確に解決しました。国産10kW級高精度デュアルチャンネル装置の空白を埋めるだけでなく、半導体装置の国産化代替にも強力な温度制御支援を提供しています。
