TEC冷盘精准控温，保障晶圆工艺良率！
薄膜沉积、刻蚀等半导体前道工艺对晶圆温度控制有着很高要求：晶圆在加工后需要快速、精准地完成降温与恒温管控。传统方案多采用循环液冷换热，属于被动散热；温度调节响应滞后，动态控温精度有限，难以适配先进制程对温度精度的严苛需求。而TEC冷盘依托帕尔帖原理实现主动温控，弥补了液冷方案的短板，成为晶圆工艺里重要的精密温控设备。
一、什么是TEC冷盘？

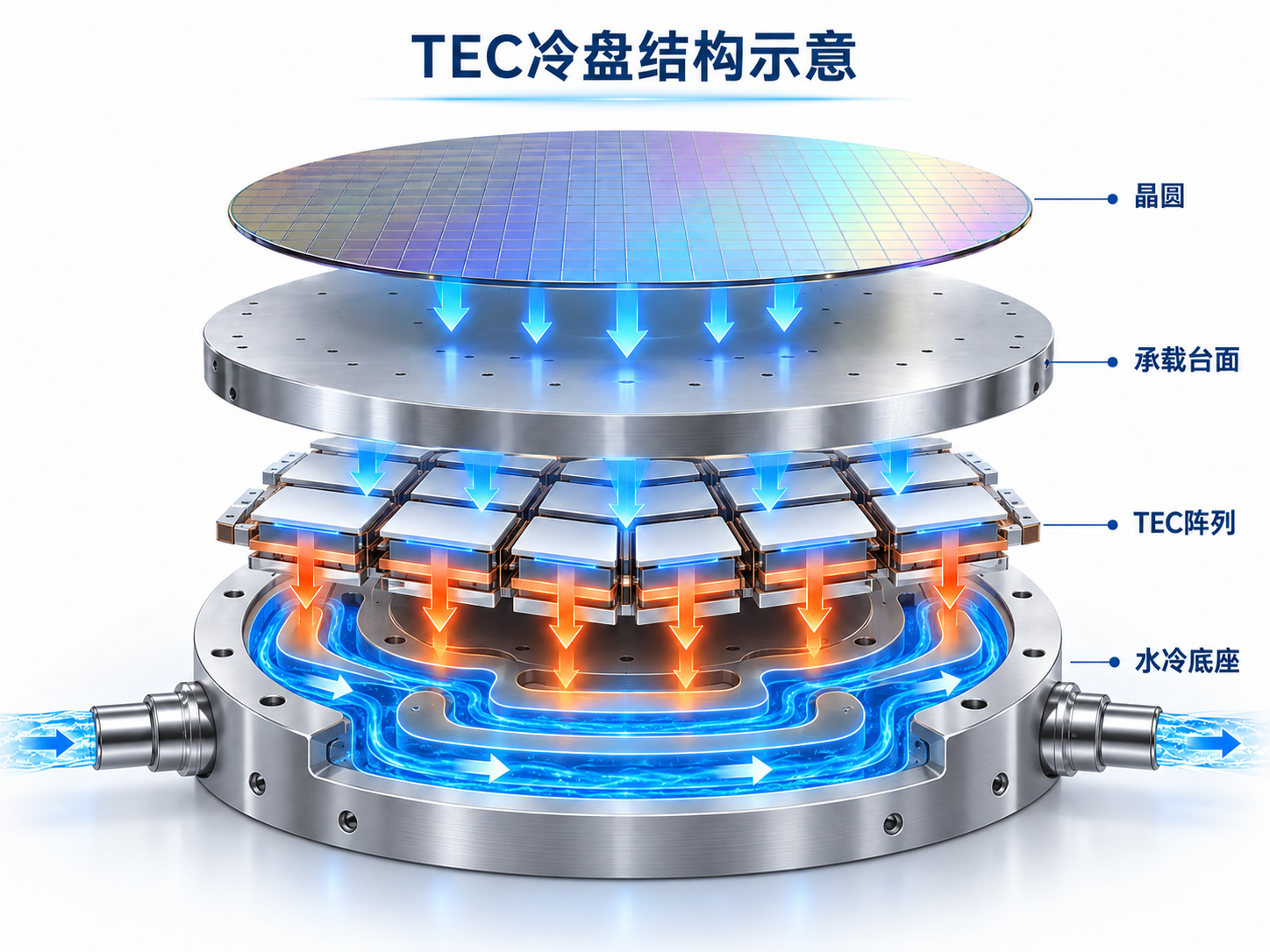

TEC冷盘是以热电制冷器（TEC）为核心的晶圆温控装置，采用三明治堆叠结构，基于帕尔贴效应实现热量主动搬运。既能快速制冷、也能反向加热，用于沉积、刻蚀、涂胶显影等工序后的晶圆精准温控。
✅ 顶层：高平面度精密承载台面，直接承载晶圆，兼顾真空吸附适配，保证晶圆与台面紧密贴合，热量传递均匀、无局部热点；
✅ 中间层：高密度TEC阵列是冷热双向调控的核心单元，可分区独立控温，对晶圆不同区域热负载差异做补偿；
✅ 底层：作为TEC热面的稳定热沉，水冷散热底座持续导出TEC工作产生的热量，通过外置水冷回路稳定排至机台外。
整套设备通电运行时，TEC冷面快速吸收晶圆传导的热量；同时TEC热面产生的热量源源不断传导至底层水冷板，水冷回路持续带走热量。一边主动抽热、一边稳定排热，降温快速可控。
二、TEC冷盘的应用优势
1.毫秒级快速响应
TEC具备毫秒级响应能力。温控单元实时采集温度传感器信号，在晶圆落盘、热负载突变的瞬间，快速调整输入电流，动态改变制冷功率，及时跟上工艺端的热量变化。
2. 降温稳定可控
TEC制冷量与电流直接相关。系统通过PID闭环调节，既能驱动晶圆快速到达目标温度，又能有效抑制降温过程中的温度过冲，提升温控稳定性。
3. 超高控温精度
系统根据实时温度反馈持续精细调节工作电流，稳定承载台面温度，晶圆台面温度均匀性可达±0.1℃。
4. 冷热双向控温
和传统冷却设备不同，TEC冷盘支持冷热双向切换。同一套冷盘既能实现工艺后的快速冷却，也能完成前置预热、温度补偿。不但适配多工序、多温区的复合工艺，而且简化了机台的温控模组设计。
TEC式冷盘的核心价值，是将晶圆温控从被动散热转变为主动热管理。传统冷却方式只能等待热量自然散出，而TEC冷盘可以主动转移热量，精准调控热流的大小与方向。也正是这种主动调节能力，让晶圆获得稳定可靠的温度支撑，满足先进半导体工艺对温控的严苛要求。
