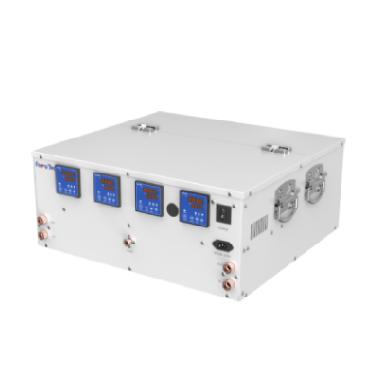

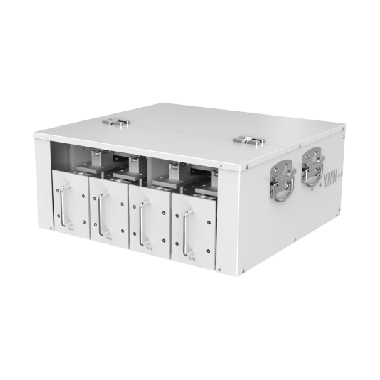

光模块高低温测试设备
性能特点
光模块高低温测试设备专为光通信行业设计。该设备提供-15℃~+85℃的宽温测试范围，支持快速温度循环与稳定恒温测试，满足光模块在极端环境下的性能验证需求。采用单/双面TEC温控设计，能在120秒内完成-15℃~85℃升降温，大幅提升测试效率。支持不同类型光模块同时测试（如QSFP-DD、OSFP、SFP+等），适配研发&量产需求。可搭配4台Chiller，灵活满足不同测试需求。单模块制冷功率达40W，确保温控稳定。高精度PID算法，温度控制精度±0.5℃，均匀性≤±1℃，保证测试数据可靠性。
应用领域
适用于5G光模块、数据中心高速光器件、车载光通信模块等产品的可靠性测试，确保产品在严苛温度条件下的长期稳定运行。
产品参数
| 项目 | FCTE161DL系列 | ||
| 制冷方式 | 热电半导体 | ||
| 散热方式 | 强制水冷 | ||
| 控制方式 | 制冷/制热/PID控制 | ||
| 环境温度/湿度 | 10-35℃，35-80%RH(但未结露) | ||
| 工作温度范围 | -15～85℃ | ||
| 制冷功率 | 40W(20℃)※1 | ||
| 制热功率 | 80W(20℃)※1 | ||
| 温度稳定性 | ±0.5℃※2 | ||
| 功能 | 独立四通道/气缸送进 | ||
| 升降温平均速率 | Cooling 0.5℃/s/Heating 0.5℃/s※3 | ||
厂务冷却水 |
温度范围 | 10~20℃ | |
| 压力范围 | ≤0.6MPa | ||
| 流量需求 | 16-30L/min | ||
| 接口尺寸 | PCW-IN/PCW-OUT Rc3/8 | ||
| 接触液体零件材质 | 铝/304不锈钢/黄铜/PFA/PTFE | ||
|
系统 |
电源 |
单相200-240VAC，50/60Hz | |
| 过载保护 | 13.5A | ||
| 输入电流 | 10A | ||
| 通信 | RS232、RS485 | ||
| 重量 | 约65Kg | ||
| 进气口 | Rc1/8(Air pressure 0.1-0.3MPa) | ||
| 配件 | 电源线 | ||
| 1.环境温度25℃，冷却水温度15℃，设定温度15℃，冷却水流量8L/min 2.在稳定的负载且无紊乱气流条件下 3.在第一款条件下，从-15至85℃温循，升降温速率是变化的 |
|||
