FerroTec半导体冷水机在涂胶显影工艺中的创新应用与技术突破

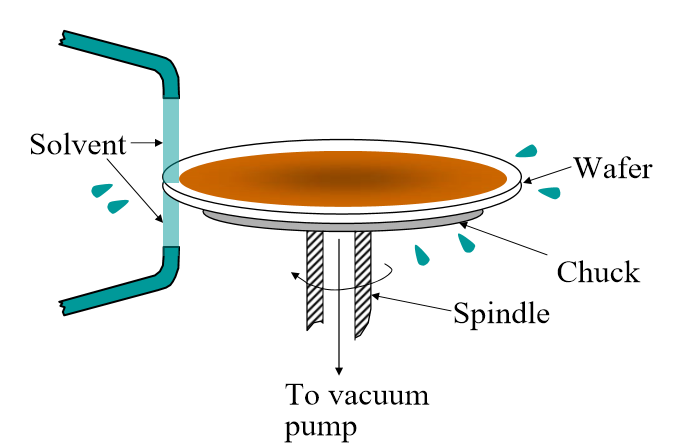

在半导体制造的前道工艺中，涂胶显影设备的温度稳定性直接关系到光刻胶的粘度控制、涂布均匀性和显影反应速率。涂胶工艺中通过胶头将光刻胶滴到晶圆表面，真空吸盘吸住晶圆高速旋转进行匀胶。匀胶完成后进行烘烤坚膜，通过加热盘使光刻胶中的有机溶剂挥发，生成光刻胶的超薄胶膜。
此过程加热盘极易出现加热不均，使光刻胶中的部分有机溶剂无法得到有效挥发，影响最终生成的胶膜品质。实验数据表明，当显影槽温度波动超过±0.5℃时，会导致关键尺寸（CD）偏差增大35%，严重影响28nm以下制程的良率。
1.涂胶显影工艺的温控挑战
(一) 光刻胶特性对温度的敏感性
● 以ArF光刻胶为例，其粘度温度系数达-0.04 Pa·s/℃，温度波动1℃将导致涂布厚度差异达2.3nm
● 显影液（如2.38% TMAH）反应速率与温度关系：每升高1℃，显影速度增加7-10%
(二) 温度波动对涂胶显影造成的影响
传统冷水机的±0.5℃波动会导致：
● 边缘曝光不均（Edge Bead Removal偏差）
● 显影残留缺陷（Defect密度增加20%）
● 化学品腐蚀造成的设备寿命缩短（普通不锈钢管路仅能维持6-12个月）
2.FerroTec冷水机的核心技术突破
FerroTec TEC系列冷水机通过PID实现±0.01℃高精度温控，保证涂胶的表面均匀性和一致性，提升晶圆良品率，正在成为全球头部晶圆厂涂胶显影设备的首选温控解决方案。
▲高精密PID温度控制技术

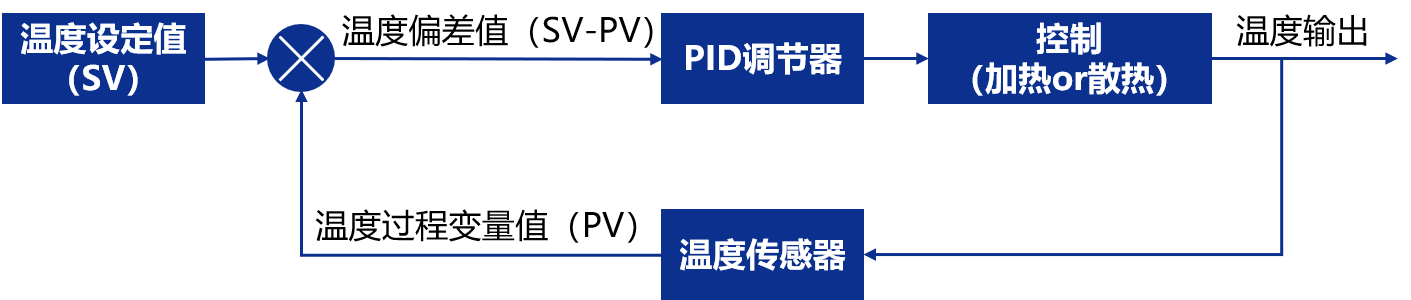

▲PID温度控制模型
为提高PID温控算法的性能，FerroTec在此模型基础上对冷水机温控系统进行了优化升级，可实现±0.05℃瞬时控制精度。
● 参数整定：通过实验或经验调整PID参数，以获得最佳温度控制效果。
● 滤波处理：对传感器数据进行滤波处理，减少系统运行过程中的噪声干扰。
● 自适应控制：根据系统的动态特性，自适应调整PID参数。
3.冷水机应用案例：涂胶显影领域

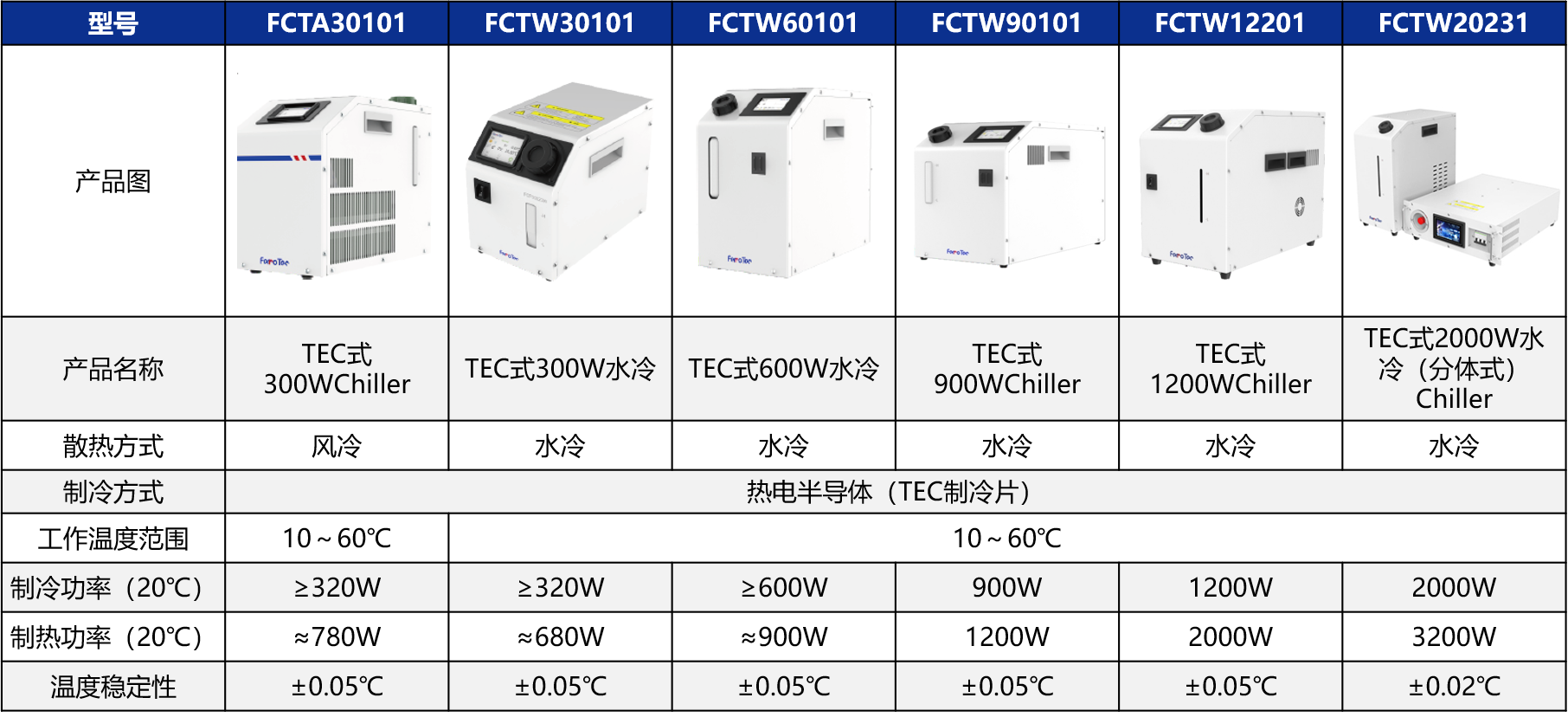

▲FerroTec冷水机系列-适用于涂胶显影
FerroTec冷水机通过±0.01℃的精密温控，将光刻胶粘度波动控制在±0.5%以内，使晶圆边缘曝光的均匀性得到提升，助力客户提高半导体制造工序良率，目前以上TEC系列Chiller已应用于国际先进制程产线。
